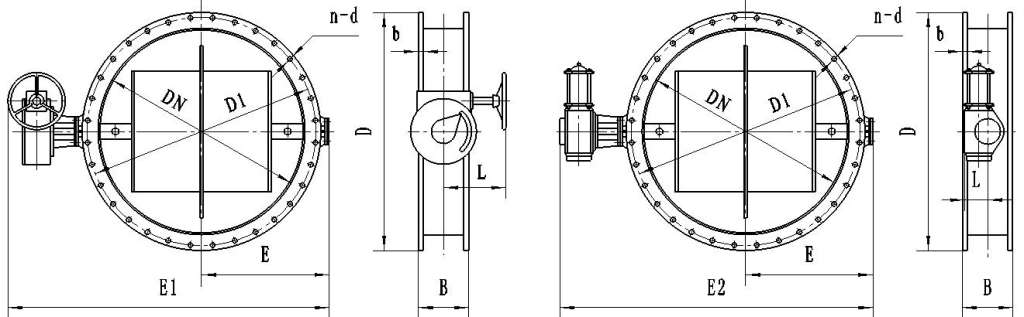

D341W-0.5C外形图: D641W-0.5C外形图:

D241W-0.5C外形图: D941W-0.5C外形图:

Ø外形尺寸:
DN | D | D1 | B | b | n-d | E1 | E2 | E3 | E4 | E | L |
|
|
|
|
|
|
|
|
|
|
|
|
100 | 180 | 150 | 180 | 8 | 4-Φ12 | 495 | 535 | 535 | 735 | 110 | 250 |
200 | 280 | 250 | 180 | 8 | 8-Φ12 | 595 | 635 | 635 | 835 | 160 | 250 |
250 | 330 | 300 | 180 | 8 | 12-Φ12 | 645 | 685 | 685 | 885 | 185 | 250 |
300 | 380 | 350 | 180 | 8 | 12-Φ12 | 695 | 735 | 735 | 935 | 210 | 250 |
350 | 430 | 400 | 180 | 8 | 16-Φ12 | 745 | 785 | 785 | 985 | 235 | 250 |
400 | 510 | 470 | 200 | 12 | 16-Φ14 | 910 | 965 | 965 | 1115 | 280 | 350 |
450 | 560 | 520 | 200 | 12 | 16-Φ14 | 960 | 1015 | 1015 | 1165 | 305 | 350 |
500 | 610 | 570 | 200 | 12 | 20-Φ14 | 1010 | 1065 | 1065 | 1215 | 330 | 350 |
600 | 710 | 670 | 200 | 12 | 20-Φ14 | 1110 | 1165 | 1165 | 1315 | 380 | 350 |
700 | 810 | 770 | 220 | 12 | 20-Φ14 | 1320 | 1380 | 1380 | 1480 | 440 | 350 |
800 | 910 | 870 | 220 | 12 | 24-Φ14 | 1420 | 1480 | 1480 | 1580 | 490 | 350 |
900 | 1010 | 970 | 220 | 12 | 24-Φ14 | 1520 | 1580 | 1580 | 1680 | 540 | 350 |
1000 | 1145 | 1090 | 260 | 16 | 28-Φ18 | 1730 | 1830 | 1830 | 1930 | 615 | 350 |
1100 | 1245 | 1190 | 260 | 16 | 28-Φ18 | 1830 | 1930 | 1930 | 2030 | 665 | 350 |
1200 | 1345 | 1290 | 260 | 16 | 28-Φ18 | 1930 | 2030 | 2030 | 2130 | 715 | 350 |
1300 | 1445 | 1390 | 300 | 16 | 32-Φ18 | 2030 | 2130 | 2130 | 2230 | 765 | 350 |
1400 | 1545 | 1490 | 300 | 16 | 36-Φ18 | 2130 | 2230 | 2230 | 2330 | 815 | 350 |
1500 | 1645 | 1590 | 300 | 16 | 36-Φ18 | 2230 | 2330 | 2330 | 2430 | 865 | 350 |
1600 | 1745 | 1690 | 300 | 16 | 40-Φ18 | 2330 | 2430 | 2430 | 2530 | 915 | 350 |
1700 | 1865 | 1800 | 340 | 20 | 40-Φ18 | 2505 | 2560 | 2560 | 2660 | 985 | 450 |
1800 | 1965 | 1900 | 340 | 20 | 44-Φ18 | 2605 | 2660 | 2660 | 2760 | 1035 | 450 |
1900 | 2065 | 2000 | 340 | 20 | 44-Φ18 | 2705 | 2760 | 2760 | 2860 | 1085 | 450 |
2000 | 2165 | 2100 | 340 | 20 | 48-Φ22 | 2805 | 2860 | 2860 | 2960 | 1135 | 450 |
2100 | 2265 | 2200 | 340 | 20 | 48-Φ22 | 2905 | 2960 | 2960 | 3060 | 1185 | 450 |
2200 | 2365 | 2300 | 340 | 20 | 48-Φ22 | 3005 | 3060 | 3060 | 3160 | 1235 | 450 |
2300 | 2465 | 2400 | 380 | 20 | 48-Φ22 | 3220 | 3220 | 3270 | 3380 | 1295 | 550 |
2400 | 2565 | 2500 | 380 | 20 | 48-Φ22 | 3320 | 3320 | 3370 | 3480 | 1345 | 550 |
2500 | 2665 | 2600 | 380 | 20 | 52-Φ22 | 3420 | 3420 | 3470 | 3580 | 1395 | 550 |
2600 | 2765 | 2700 | 380 | 20 | 52-Φ22 | 3520 | 3520 | 3570 | 3680 | 1445 | 550 |
2700 | 2890 | 2820 | 420 | 24 | 56-Φ22 | 3950 | 3940 | 3940 | 4050 | 1745 | 550 |
2800 | 2990 | 2920 | 420 | 24 | 60-Φ22 | 4050 | 4040 | 4040 | 4150 | 1795 | 550 |
2900 | 3090 | 3020 | 420 | 24 | 60-Φ22 | 4150 | 4140 | 4140 | 4250 | 1845 | 550 |
3000 | 3190 | 3120 | 420 | 24 | 60-Φ22 | 4250 | 4240 | 4240 | 4350 | 1895 | 550 |
3100 | 3290 | 3220 | 460 | 24 | 64-Φ26 | 4350 | 4340 | 4340 | 4450 | 1945 | 550 |
3200 | 3390 | 3320 | 460 | 24 | 64-Φ26 | 4450 | 4440 | 4440 | 4550 | 1995 | 550 |
3300 | 3490 | 3420 | 460 | 24 | 68-Φ26 | 4550 | 4540 | 4540 | 4650 | 2045 | 550 |
3400 | 3590 | 3520 | 460 | 24 | 68-Φ26 | 4650 | 4640 | 4640 | 4750 | 2095 | 550 |
3500 | 3690 | 3620 | 460 | 24 | 72-Φ26 | 4940 | 4840 | 4890 | 5040 | 2195 | 750 |
3600 | 3790 | 3720 | 500 | 24 | 72-Φ26 | 5040 | 4940 | 4990 | 5140 | 2245 | 750 |
3800 | 4010 | 3930 | 500 | 24 | 76-Φ26 | 5240 | 5140 | 5190 | 5340 | 2345 | 750 |
4000 | 4210 | 4130 | 500 | 24 | 80-Φ26 | 5340 | 5240 | 5290 | 5440 | 2395 | 750 |
4200 | 4410 | 4330 | 550 | 24 | 84-Φ26 | 5940 | 5740 | 5840 | 5890 | 2645 | 750 |
4600 | 4810 | 4730 | 550 | 24 | 92-Φ26 | 6340 | 6140 | 6240 | 6290 | 2845 | 750 |
5000 | 5210 | 5130 | 550 | 24 | 108-Φ26 | 6740 | 6540 | 6640 | 6690 | 3045 | 750 |
